当店自慢の組立工程 Part. 3 (エンド修正、サドル&ハンドル取り付け)

1.

GIOS ROADBIKE COMPACT PRO Assembling pulley bolt(ジオス ロードバイク コンパクト プロ 組立 プーリーボルト) ・フレームからリアディレーラーを取り外し、プーリーボルトの緩みをチェックします。

2.

GIOS ROADBIKE COMPACT PRO Assembling End Derailleur Hanger(ジオス ロードバイク コンパクト プロ 組立 エンド修正) ・リアディレーラーハンガーを曲がりをエンド修正工具でチェックします。

3.

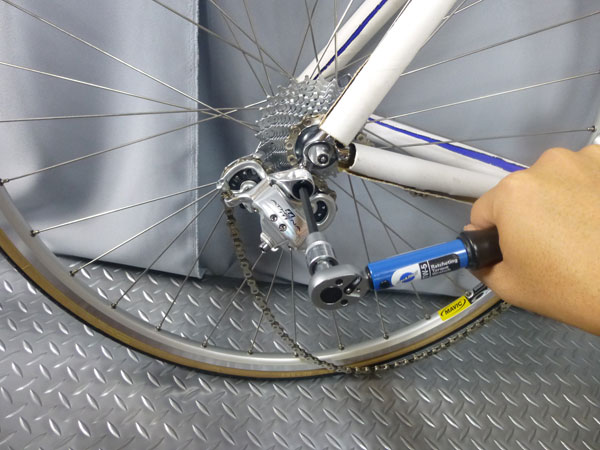

GIOS ROADBIKE COMPACT PRO Assembling Rear Derailleur Fixed(ジオス ロードバイク コンパクト プロ 組立 リアディレラー 取り付け) ・トルクレンチを使い、適正トルクでリディレラーを固定します。

4.

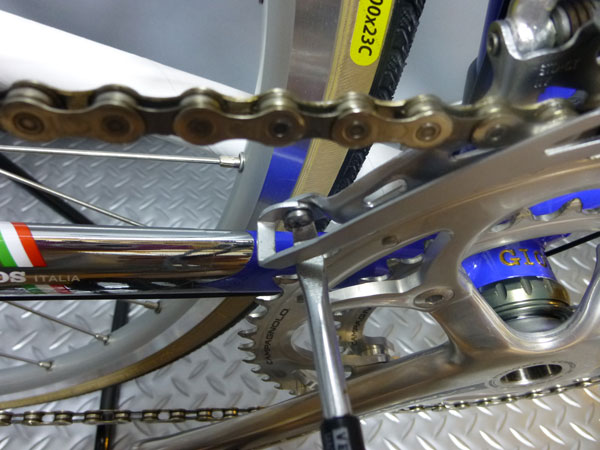

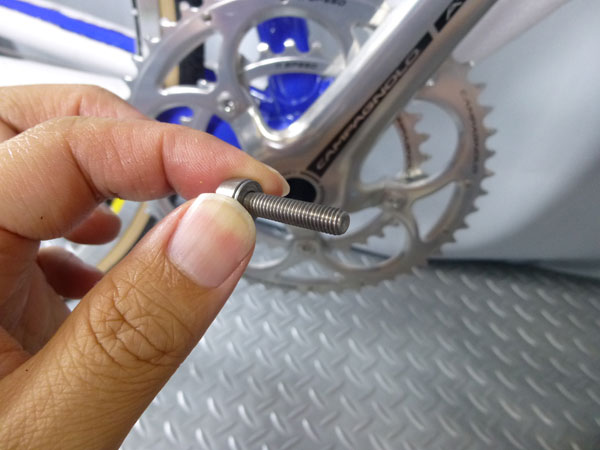

GIOS ROADBIKE COMPACT PRO Assembling Front Derailleur(ジオス ロードバイク コンパクト プロ 組立 フロントディレラー 固定ボルト) ・フロントディレレラー取り付けボルトを脱脂します。(固定トルクを厳密に計るため。)

5.

GIOS ROADBIKE COMPACT PRO Assembling Front Derailleur(ジオス ロードバイク コンパクト プロ 組立 フロントディレラー 高さ調整) ・フロントディレレラーの高さと角度をある程度決め仮止めします。
・カンパニョーロのフロントディレーラーは羽をつなぐボルトの緩みも忘れずにチェックします。

6.

GIOS ROADBIKE COMPACT PRO Assembling Seat Post(ジオス ロードバイク コンパクト プロ 組立 シートポスト グリスアップ)

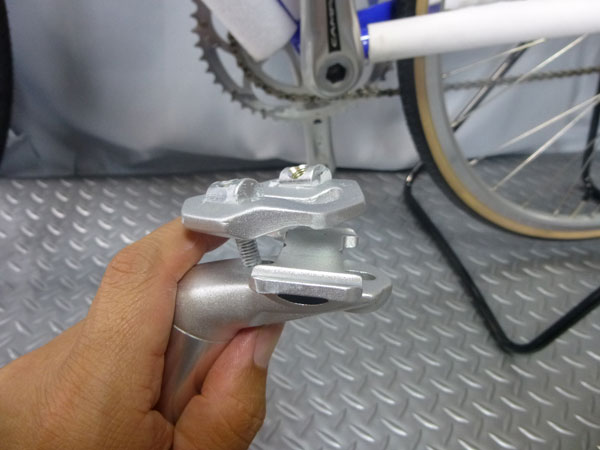

・シートポストをバラしてグリスアップし、シートレールにも薄くグリスを塗り、シートポストにサドルを仮止めします。(音鳴り防止の為)

7.

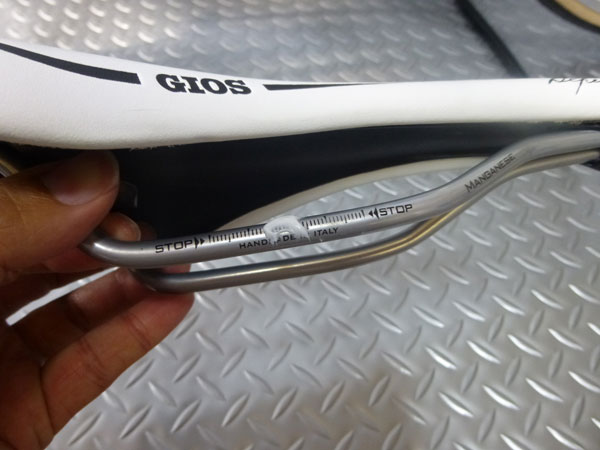

GIOS ROADBIKE COMPACT PRO Assembling seat pin(ジオス ロードバイク コンパクト プロ 組立 シートピン グリスアップ) ・シートピンにグリスを塗ります。(錆び予防と電食防止の為)

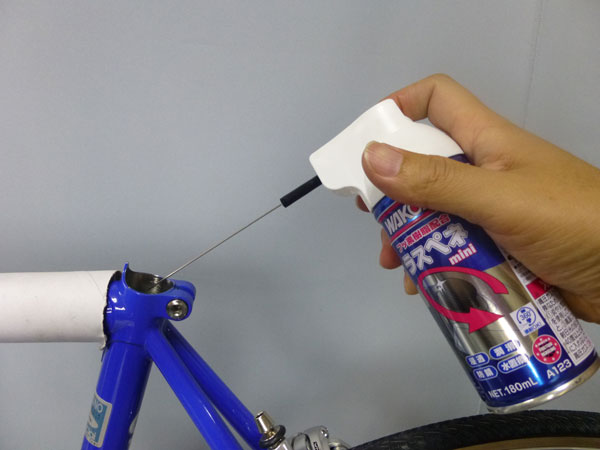

・スチールフレームの場合はシートチューブ内面にオイルを少し塗ります。(一番水が浸入して錆びやすい為。ポストをクランプする箇所は脱脂します。)

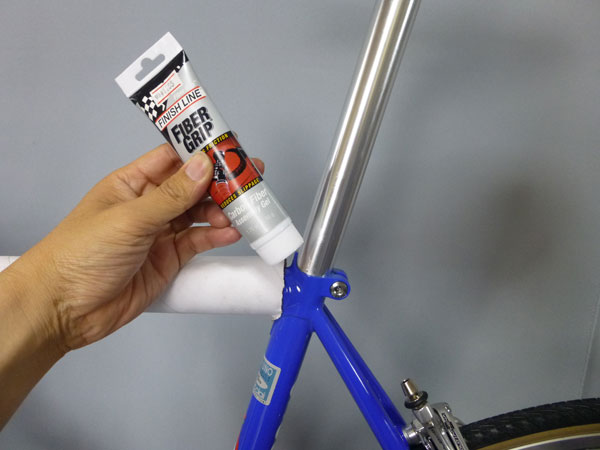

・カーボンフレーム&ポストの場合は滑り止めを塗ります。

8.

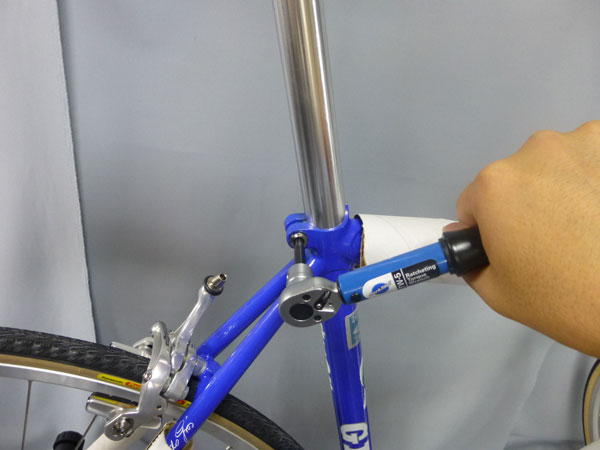

GIOS ROADBIKE COMPACT PRO Assembling Seat Pin Fixed(ジオス ロードバイク コンパクト プロ 組立 シートポスト 固定)

・サドルが付いたポストをフレームに仮止めして、サドルの水平を出した後、固定します。
・トルクレンチ(サドル高があらかじめ決まっていればその高さで)を使いポストを固定します。
・サドルを左右に曲げて確実にポストが固定できるかどうか確認します。

9.

GIOS ROADBIKE COMPACT PRO Assembling Campagnolo Athena Ergo Lever(ジオス ロードバイク コンパクト プロ 組立 エルゴレバー 取り付け) ・ブレーキ&シフトレバーのクランプボルトを緩めハンドルに通します。

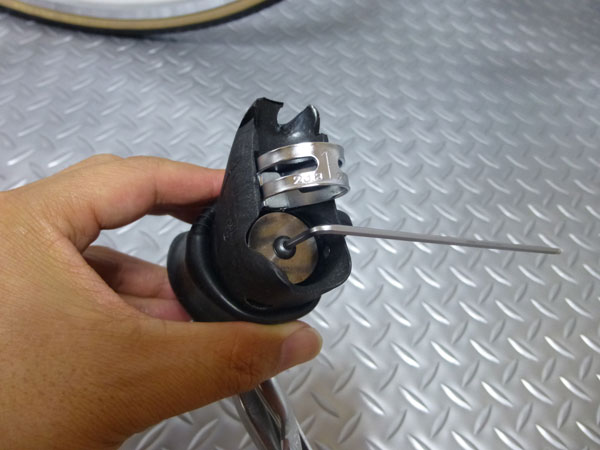

「COMPACT PRO」のカンパエルゴレバーはユニット部のボルトの緩みを確認します。

10.

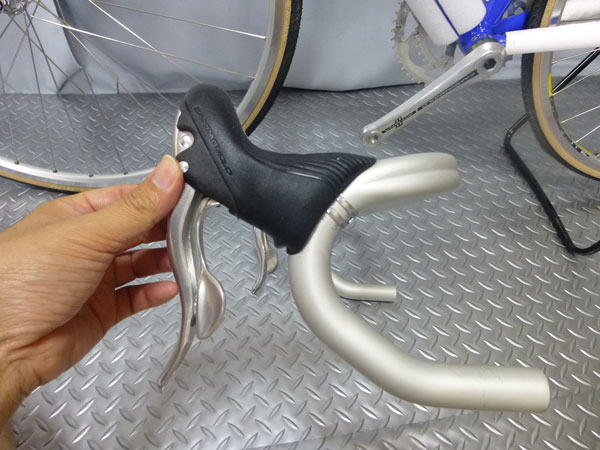

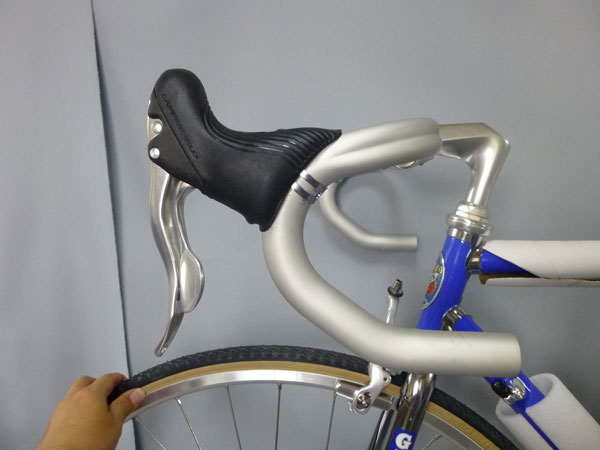

GIOS ROADBIKE COMPACT PRO Assembling Campagnolo Athena Ergo Lever(ジオス ロードバイク コンパクト プロ 組立 エルゴレバー 位置調整) ・地面でレバーの左右位置をおおよそ決め、上下どちらも握りやすいようにハンドルのレバー位置を決めます。
実際に車体に付けて入念にレバー位置を確認します。

11.

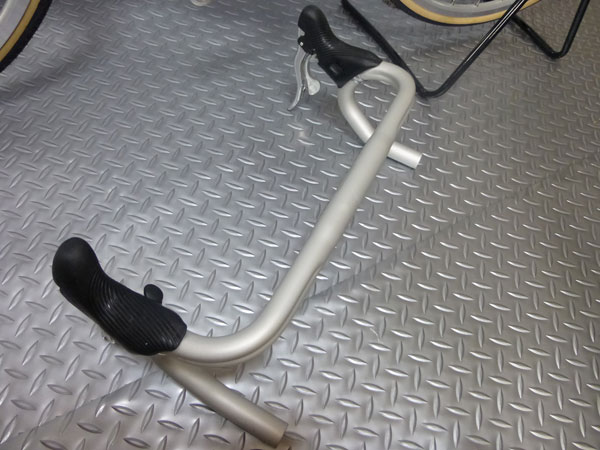

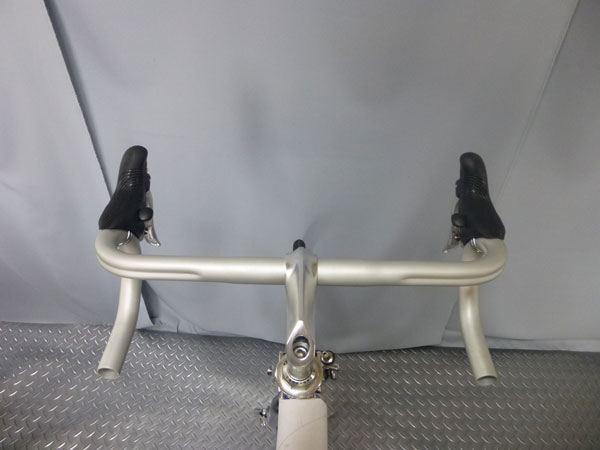

GIOS ROADBIKE COMPACT PRO Assembling Campagnolo Athena Ergo Lever (ジオス ロードバイク コンパクト プロ 組立 エルゴレバー 左右調整) ・レバー位置の左右の開き具合、左右の高さを水平器等を使い調整します。

12.

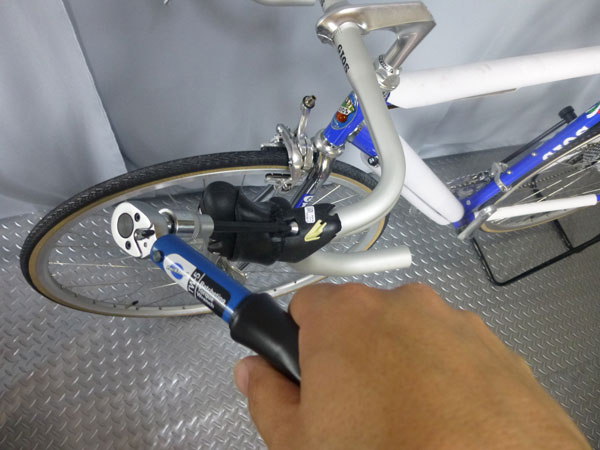

GIOS ROADBIKE COMPACT PRO Assembling Campagnolo Athena Ergo Lever Fixed(ジオス ロードバイク コンパクト プロ 組立 エルゴレバー 固定) ・トルクレンチを使い、適正トルクでレバーをハンドルに固定します。
・同じくトルクレンチを使い、適正トルクでステムとハンドルを固定します。
