当店自慢の組立工程 Part. 5 (変速&ブレーキ調整、バーテープ巻)

1.

GIOS ROADBIKE COMPACT PRO Assembling Rear Derailleur Stroke(ジオス ロードバイク コンパクト プロ 組立 リアディレーラー ストローク 調整) ・リアディレーラーの可動域をストロークボルトで調整します。(ボルトの頭とプレートを実際に見ながら調整します。)

2.

GIOS ROADBIKE COMPACT PRO Assembling B Tention Bolt(ジオス ロードバイク コンパクト プロ 組立 リアディレーラー テンション 調整) ・フロントインナーで、リアのカセットをロー側にして、アッパープーリーとカセットスプロケの距離が適度になるよう、または引っ掛かりやギクシャク感がないように、テンションボルトを調整します。

3.

GIOS ROADBIKE COMPACT PRO Assembling FrontDerailleur Stroke(ジオス ロードバイク コンパクト プロ 組立 フロントディレーラー ストローク 調整) ・フロントディレーラーの可動域をストロークボルトで調整します。

4.

GIOS ROADBIKE COMPACT PRO Assembling Front Derailleur Setting(ジオス ロードバイク コンパクト プロ 組立 フロントディレラー セッティング)

・フロントディレラー&リアディレラーのワイヤーの張りを見ながら変速調整をします。

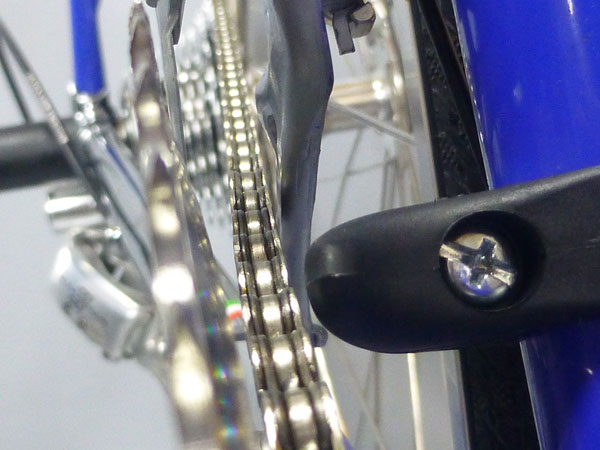

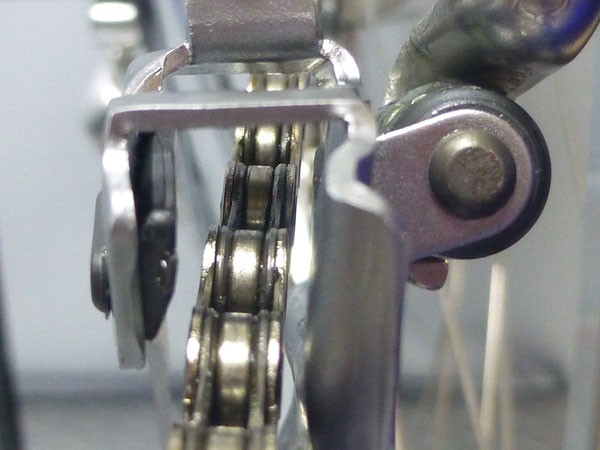

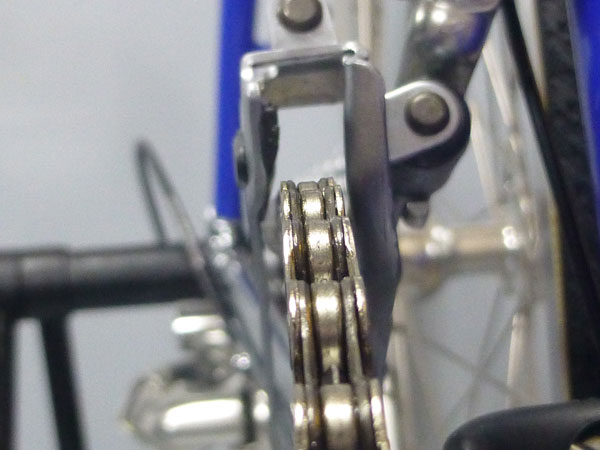

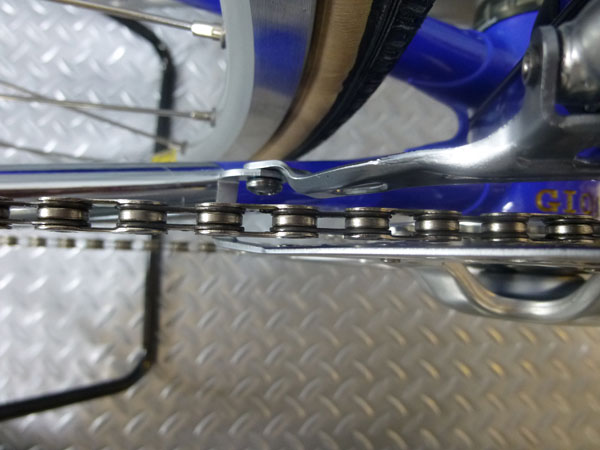

・フロントディレラーは「フロントインナーX

リアロー」「フロントトリム位置Xリアトップ」「フロントアウターXリアトップ」「フロントアウターXリアロー」どの場合でもガイドにチェーンが当たらないように調整します。

5.

GIOS ROADBIKE COMPACT PRO Assembling Front Derailleur Inner Wire(ジオス ロードバイク コンパクト プロ 組立 シフトインナーワイヤー 仮止め ) ・フロント&リアのインナーワイヤーの伸びを取り、再度変速調整をしてインナーワイヤーを仮止めします。

6.

GIOS ROADBIKE COMPACT PRO Assembling Front Derailleur Fixed(ジオス ロードバイク コンパクト プロ 組立 フロントディレーラー 固定 ) ・トルクレンチを使い、適正なトルクでフロントディレーラーを固定します。

7.

GIOS ROADBIKE COMPACT PRO Assembling Brake Shoe Setting(ジオス ロードバイク コンパクト プロ 組立 ブレーキシュー セッティング) ・ブレーキシューをセッティングします。
・ブレーキがかかりきった際にリムのブレーキ面の中央にシューが位置するような高さにセッティングします。
・ブレーキシューの「トゥーイン」は握りきるとなくなるように、このぐらいの角度でセッティングします。

8.

GIOS ROADBIKE COMPACT PRO Assembling Brake Shoe Fixed(ジオス ロードバイク コンパクト プロ 組立 ブレーキシュー 固定) ・前後ブレーキシューの位置が完璧に決まればトルクレンチを使い、適正トルクでブレーキシューを固定します。
・手でブレーキシューを触り、動かないことを確認します。
・ワイヤーを仮止めした後、レバーを何回か握りブレーキワイヤーの伸びを取ります。

9.

GIOS ROADBIKE COMPACT PRO Assembling Schwalve Fabric Rim Tape(ジオス ロードバイク コンパクト プロ 組立 バーテープ下地 シュワルベ ファブリック リムテープ)

・バーテープを巻く前に、伸びが非常に少ない「ファブリックリムテープ」を使いハンドルにワイヤー類を固定します。

10.

GIOS ROADBIKE COMPACT PRO Assembling Bar Tape(ジオス ロードバイク コンパクト プロ 組立 バーテープ巻) ・緩まないような適度なテンションでバーテープを巻きます。
・巻き終わりにはベトつかない「ハーネステープ」を使います。
・バーテープに隙間や緩みがないか確認します。

11.

GIOS ROADBIKE COMPACT PRO Assembling Brake Inner Wire Fixed(ジオス ロードバイク コンパクト プロ 組立 ブレーキーワイヤー 固定) ・ロングライドで長い時間握っていても疲れにくいようにブレーキレバーの握りシロを調整し、トルクレンチを使い、適正トルクでブレーキインナーワイヤーをブレーキキャリパーに固定します。

12.

GIOS ROADBIKE COMPACT PRO Assembling Brake Inner Wire Cap(ジオス ロードバイク コンパクト プロ 組立 ブレーキーワイヤー インナーエンド キャップ) ・ブレーキワイヤーのエンドにインナーキャップをかしめて固定します。

13.

GIOS ROADBIKE COMPACT PRO Assembling Shift Inner Wire Fixed(ジオス ロードバイク コンパクト プロ 組立 シフトワイヤー 固定) ・再度、変速ワイヤーの張りを調整してスムーズであれば、トルクレンチを使い、適正トルクでシフトンナーワイヤーを前後ディレラーに固定します。

14.

GIOS ROADBIKE COMPACT PRO Assembling Shift Inner Wire Cap(ジオス ロードバイク コンパクト プロ 組立 シフトワイヤー インナーエンド キャップ) ・シフトワイヤーのエンドにインナーキャップをかしめて固定します。
