PINARELLO(ピナレロ)は対面販売のみとなります。お手数ですが店頭に一度ご来店ください。
PINARELLO 2018 ROADBIKE DOGMA K10-S DISK DISC BRAKE FRAME SET 968 WHITE ORANGE COLOR(ピナレロ 2018年モデル ロードバイク ドグマ ケーテン  エス ディスク フレームセット ホワイトオレンジ カラー) PINARELLO 2018 ROADBIKE DOGMA K10-S DISK DISC BEAKE FRAME SET 699 BLACK RED COLOR(ピナレロ 2018年モデル ロードバイク ドグマ ケーテン エス ディスク  フレームセット ブラックレッド カラー) PINARELLO 2018 ROADBIKE DOGMA K10-S DISK DISC BRAKE FRAME SET 700 BOB BLACK ON BLACK COLOR(ピナレロ 2018年モデル ロードバイク ドグマ ケーテン エス ディスク ブレーキ フレームセット ボブ ブラックオンブラック カラー)
968/ホワイトオレンジ 699/ブラックレッド 700/BOB

2018 PINARELLO DOGMA K10-S DISK フレームセット
DSSサスペンション仕様 定価:¥842,400(税込)/ eDSSサスペンション仕様 定価:¥1,069,200(税込)
フレーム:Torayca T1100 1K Dream Carbon With Nanoalloy カーボン ディスク
フロントフォーク:ONDA F10 with ForkFlap FlexStay Systemy カーボン ディスク
リアステイ:FLEXSTAY Torayca T1100 1K /アシンメトリック
サスペンション:DSS1.0 suspension system / eDSS2.0 Electronic suspension
サイズ:44SL, 46.5SL, 50, 51.5, 53, 54, 55, 56,57.5, 59.5
カラー:968/ホワイトオレンジ、699/ブラックレッド、700/BOB
フレーム重量:

販売価格・納期等はメールorTELにて

ご注文受付中!受注発注モデル(納期約3~6ヶ月)
こちらの機種はフレームセットでの販売となります。完成車をご希望でしたら以下のページを参考にしてください。
フレームセットから完成車にする為の金額の目安 シマノ編 カンパニョーロ編
■DOGMA K10-S DISK Frame Set レギュラカラー 当店&メーカー在庫・入荷予定(8/7付)
サスペンション カラー/フレームサイズ 44SL 46.5SL 50 51.5 53 54 55 56
DSS1.0 968/ホワイトオレンジ 受注発注モデル(納期約3~6ヶ月)
DSS1.0 699/ブラックレッド 受注発注モデル(納期約3~6ヶ月)
DSS1.0 700/BOB 受注発注モデル(納期約3~6ヶ月)
eDSS2.0 Electronic 968/ホワイトオレンジ 受注発注モデル(納期約3~6ヶ月)
eDSS2.0 Electronic 699/ブラックレッド 受注発注モデル(納期約3~6ヶ月)
eDSS2.0 Electronic 700/BOB 受注発注モデル(納期約3~6ヶ月)
■電子制御アクティブサスペンション搭載の「DOGMA K10-S DISK」

DOGMA K10-S DISKは、DOGMA K10すべての品質と特性に加えて、どんな路面状況でも快適な走行と最高のパフォーマンスを実現するサスペンションシステムと、ディスクブレーキシステムの制動力と信頼性を組み合わせ、あらゆるコンディションで最高の走行性能を約束します。ONDAフォークは、フロントセクションの剛性アップのためにスルーアクスル仕様にアップグレードされ、特徴的なFORK FLAPは、フラットマウント・ブレーキキャリパーに適合するようデザインされています。リア・ホイールは、制動中の最高の応答性と安定性のために、142x12mmスルーアクスル仕様が採用されています。フレームは、BOLIDE TTやDOGMA F10から応用したエアロダイナミクスと剛性の最高のバランスを実現したフラットバック・プロファイルや、ボトルケージ周辺のエアロダイナミクス特性を改善するコンケーヴ・デザイン、TWIN FORCE シートクランプ、ダブルポジション・ボトルケージマウントなど、DOGMA F10が持つすべての特徴を有しています。フレーム設計 デザイン・ソリューション:荒れた路面でより良いコントロールとハンドリングができるように、DOGMA F10と比較して、より緩やかなヘッドチューブアングルと長めのフォークレーク、チェーンステイを持っています。FlexStay™ テクノロジー:チェーンステイは、フレーム全体のパフォーマンスにとって重要な部分です。チェーンステイは動力伝達をサポートし、エネルギーを節約するために、横方向とねじり方向のたわみを最小限に抑えなければなりません。同時に、垂直方向には追従性を持って、リアホィールの振動を吸収しサスペンションを作動させる必要があります。通常のフレームでは、シートステイはシートチューブ上部とドロップアウトに堅くリンクしています。これにより、シートステイがたわむように設計されていてもチェーンステイの垂直方向のたわみが制限されます。モノステーの代わりにサスペンション・ユニットを装備するDOGMA K10-Sの革新的なフレームは、シートステイとシートチューブの間に厳格な制約がなく、したがってCSの垂直方向のより大きな偏向を可能にします。DOGMA K10-Sのチェーンステイは、約10mmも垂直方向のたわみを許容すると同時に、リアトライアングルの十分なねじり剛性を確保するように設計されている。垂直方向の曲げ慣性を低減するために、横断面の高さを低くし横方向の剛性を増加、高さの減少によるねじり剛性の損失を補うために幅を増加させています。自転車にとってダウンチューブは非常に重要な要素です:剛性とエアロダイナミクス特性のバランスを最適に保つフラットバック・プロファイル。BOLIDE TTやDOGMA F10から受け継いだボトルケージ周辺のエアロダイナミクス特性を改善するコンケーヴ・デザイン。私たちはE-linkポートを進化させました。新しい「eDSS2.0」 サスペンション・ユニットはシマノ Di2グループセット・コントローラとヒューマン・マシン・インターフェイス(HMI)の両方に対応しているのも新しいK10-Sフレームの重要なポイントです。フレームにはフラットディスクブレーキマウントとスルーアクスルドロップアウトが装備されており、クラス最高の応答性と制動時の制御が可能です。K10-Sは、このような種類のバイクのマーケットで標準的な28mmタイヤに対応しています。
eDSS2.0 – 革新的なロードバイク用サスペンションシステム

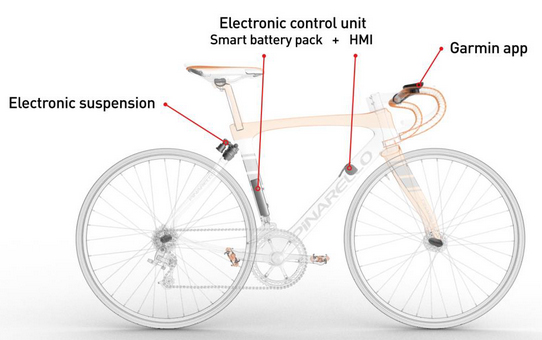

ピナレロは、電子制御サスペンションシステムの生産に積極的なHiRide社と協力して、チームスカイから始まったサスペンション付ロードバイクにもう一度革命を起こしました。ロードバイクの世界で初となる軽量サスペンションシステム(DSS 1.0、Dogma Suspension System)を特徴とするDOGMA K8-Sのフレームの発売から2年後、ピナレロはロードバイク用サスペンションのコンセプトを進化させました。このプロジェクトの優先事項は、平滑な路面での最大のパフォーマンスと剛性、凹凸のある荒れた路面での最適な快適性とトラクションを確保しながら、自動的にロックまたはロック解除する各コンディションに即対応するサスペンション動作ができるシステムを導入することでした。長い開発期間とテストライドを繰り返した後、ピナレロ社とHiRide社のエンジニア達は、ロードバイクの世界では初めてとなる革新的な電子制御アクティブサスペンション「eDSS 2.0(Electronic Dogma Suspension System)」を完成させました。サスペンションユニットは再設計されています。 ショックアブソーバーの基本部分はライダーの好みに基づいて動きをカスタマイズできるエラストマーです。

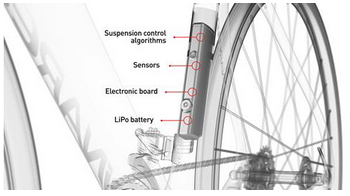

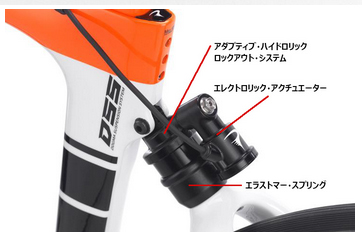

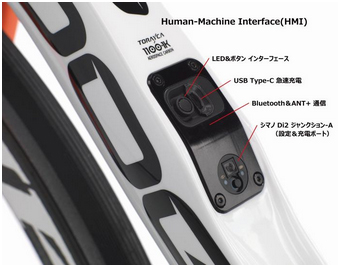

「eDSS2.0」サスペンションユニットでは、サスペンションの状態をロック状態から完全作動状態へ瞬時に切り替えることができる電子制御油圧式システムを導入しました。ロックすることで完全に堅固になり、平滑なアスファルト路面でも最高の剛性と動力伝達が可能になりました。シートチューブ内部にシステムのセンターコントロール・ユニットが組み込まれています。 ユニットは、システムの状態を制御するセンサーとLi-Poバッテリ-パック、回路基板で構成されています。システムにはサスペンション制御アルゴリズムを実行するCPUが搭載されています。 ジャイロスコープと加速度計からデータを収集して路面状況を識別し、サスペンション自体の状態を変更することができます。マニュアル制御とシステムチェックは、ダウンチューブに配置される「E-Link™」上に組み込まれた「ヒューマン・マシン・インタフェース(HMI)」で実行できます。このインターフェースにより、ライダーはシステムの電源を切ったり、LEDを介してシステムの状態を制御したり、手動モードと自動モードを切り替えたり、アクションしきい値を変更したり、手動モードでロックとロック解除を切り替えることができます。「ヒューマン・マシン・インタフェース(HMI)」は、Bluetooth LE および ANT+ 通信機能も備えています。
通信機能を使う事により、データ分析、設定、微調整のためのスマートフォンアプリ、またはシステムとの迅速かつ簡単な活用を可能にするGarminサイクルコンピュータ用のアプリケーション(システム状態の確認と状態の変更)を利用できます。


■DOGMA K10-S DISK 968/ホワイトオレンジ カラー 各部の詳細アップ
PINARELLO 2018 ROADBIKE DOGMA K10-S DISK DISC BRAKE FRAME SET 968 WHITE ORANGE COLOR(ピナレロ 2018年モデル ロードバイク ドグマ ケーテン  エス ディスク フレームセット ホワイトオレンジ カラー 説明 1) PINARELLO 2018 ROADBIKE DOGMA K10-S DISK DISC BRAKE FRAME SET 968 WHITE ORANGE COLOR(ピナレロ 2018年モデル ロードバイク ドグマ ケーテン  エス ディスク フレームセット ホワイトオレンジ カラー 説明 2) PINARELLO 2018 ROADBIKE DOGMA K10-S DISK DISC BRAKE FRAME SET 968 WHITE ORANGE COLOR(ピナレロ 2018年モデル ロードバイク ドグマ ケーテン  エス ディスク フレームセット ホワイトオレンジ カラー 説明 3) PINARELLO 2018 ROADBIKE DOGMA K10-S DISK DISC BRAKE FRAME SET 968 WHITE ORANGE COLOR(ピナレロ 2018年モデル ロードバイク ドグマ ケーテン  エス ディスク フレームセット ホワイトオレンジ カラー 説明 4)
▲ページTOPに戻る

■DOGMA K10-S DISK Frame Set スペック
Frame Carbon T1100 1K Nanoalloy Torayca THINK 2・電動 / メカニカル
Rear Axle 142x12mm Shimano,Disk Flat Mount max 160mm, Max Tyre 700x28mm
Fork ONDA F10 with ForkFlap FlexStay Systemy カーボン
Front Axle 100x12mm Shimano, Disk Flat Mount max 160mm
リアステイ FLEXSTAY Torayca T1100 1K /アシンメトリック
ボトムブラケット DSS1.0 suspension system / eDSS2.0 Electronic suspension
サスペンション ITA
シートポスト AIR 8フルカーボンシートポスト付属
Weight
▲ページTOPに戻る

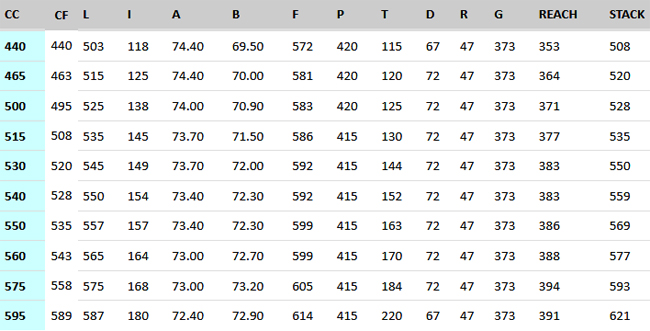

■DOGMA K10-S DISK Frame Set ジオメトリー
PINARELLO 2018 ROADBIKE K10 FRAME SET SIZE GEOMETRY(ピナレロ 2018年モデル ロードバイク ケーテン サイズ ジオメトリー)
PINARELLO 2018 ROADBIKE DOGMA K10-S DISK SIZE GEOMETRY(ピナレロ 2018年モデル ロードバイク ドグマ ケーテン エス ディスク サイズ ジオメトリー)

■DOGMA K10-S DISK Frame Set の当店が推奨する適正サイズのおおまかな目安
フレームサイズ 44SL 46.5SL 50 51.5 53 54 55 56
適正身長(cm) 160-164 164-167 167-172 170-174 173-176 177-179 178-182 181-184
